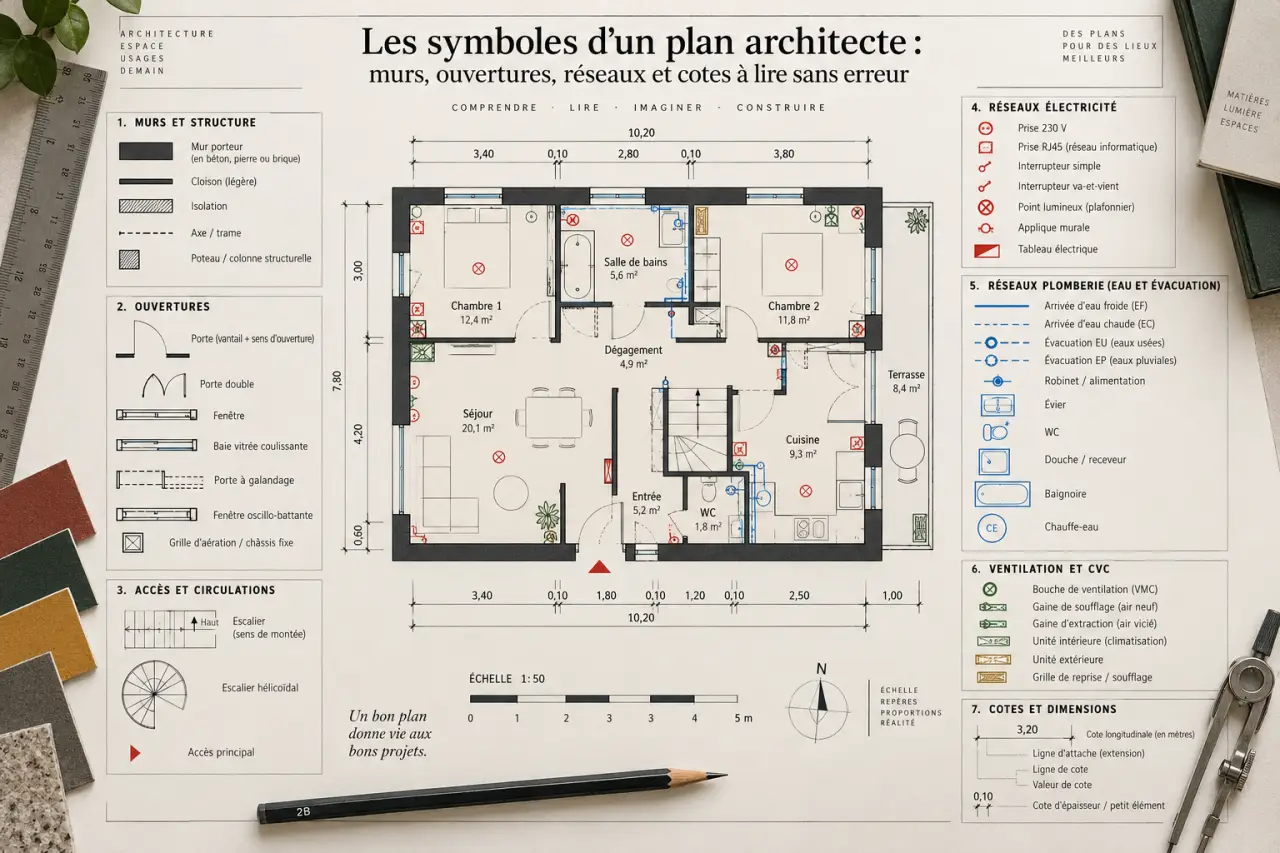

Les symboles d’un plan architecte : murs, ouvertures, réseaux et cotes à lire sans erreur

Comprendre la signification d’un symbole sur un plan architecte revient à lire une vue de dessus simplifiée du bâtiment. Traits, arcs, flèches, chiffres et pictogrammes indiquent la structure, les ouvertures, les équipements et les dimensions. Une méthode claire évite de confondre une cloison avec un mur porteur, une porte coulissante avec une porte battante ou une cote avec une surface.

Commencer par la légende, l’échelle et l’orientation

Un symbole prend son sens dans le document où il apparaît. Consultez donc d’abord la légende du plan : elle explique les signes, les couleurs, les hachures et les abréviations utilisés pour le projet. Les conventions graphiques sont souvent proches d’un plan à l’autre, mais chaque architecte, bureau d’études ou entreprise peut adopter ses propres variantes. La légende du projet prévaut toujours sur une interprétation générale.

Vérifiez ensuite le cartouche, l’orientation et l’échelle. Sur un plan au 1/50e, 1 cm sur le papier représente 50 cm dans la réalité. Une cloison de 10 cm apparaît alors avec une épaisseur d’environ 2 mm. Cette donnée aide à apprécier les proportions, mais les cotes écrites restent la référence. Ne mesurez pas directement un plan imprimé avant d’avoir vérifié que son format et son échelle sont respectés.

Lire le plan comme une coupe horizontale

Imaginez le logement coupé à une hauteur donnée, puis observé depuis le plafond. Cette projection horizontale explique la représentation des principaux éléments : les murs dessinent le contour des pièces, les meubles sont vus de dessus et l’arc d’une porte montre sa trajectoire. Les éléments situés au-dessus ou au-dessous du niveau de coupe peuvent apparaître en pointillés ou être signalés par un renvoi.

Commencez par les informations générales, comme l’orientation, les limites du bâtiment et les circulations. Passez ensuite aux détails des réseaux, des prises et des évacuations. Un petit pictogramme ne peut pas être interprété correctement sans tenir compte de la pièce, du mur voisin et de la cote associée. Avancez du global vers le local, puis vérifiez la cohérence de l’ensemble.

Identifier la structure avant les équipements

La structure détermine ce qui peut être modifié lors d’une rénovation. Les traits les plus épais, parfois remplis ou hachurés, représentent généralement les murs extérieurs et les éléments porteurs. Dans une maison individuelle, un mur porteur est souvent indiqué avec une épaisseur de 15 à 25 cm, tandis qu’une cloison intérieure se situe fréquemment autour de 5 à 10 cm. Ces valeurs restent indicatives : seule l’étude du projet permet de confirmer la fonction constructive d’un mur.

Ne pas déduire la démolition d’un simple trait

Un mur fin n’est pas automatiquement supprimable, et un mur épais n’est pas toujours porteur sur un plan de vente. Un plan architectural, un plan d’exécution, un plan électrique et un plan de plomberie n’ont ni le même objectif ni le même niveau de précision. Avant de percer, déplacer ou abattre un élément, demandez une confirmation à l’architecte, au maître d’œuvre ou à un professionnel compétent.

Déchiffrer portes, fenêtres et escaliers sans les confondre

Les ouvertures se repèrent par l’interruption du mur. Une porte battante est généralement accompagnée d’un arc qui montre le débattement du vantail et son sens d’ouverture. Si l’arc empiète dans la pièce, il faut prévoir l’espace libre nécessaire derrière la porte. Ce point compte particulièrement dans une entrée, une salle d’eau ou un couloir étroit.

• Porte battante : ouverture dans le mur avec un vantail et un arc de rotation.
• Porte coulissante : vantail dessiné le long de la cloison ou dans son épaisseur, sans arc de débattement.
• Fenêtre fixe : interruption du mur avec des traits parallèles représentant le vitrage, sans indication de passage.
• Baie vitrée : ouverture plus large, souvent composée de plusieurs vitrages ou vantaux.
• Volet roulant : souvent repéré par l’abréviation VR ou par un symbole placé côté extérieur.

La distinction entre une fenêtre et une baie vitrée dépend aussi de la largeur de l’ouverture et de sa composition. Une porte-fenêtre peut associer un vitrage et un vantail ouvrant. Lorsque la représentation reste ambiguë, reportez-vous à la légende et aux menuiseries indiquées dans le dossier technique.

Escaliers, flèches et altimétries

Un escalier est figuré par une succession de marches. La flèche indique habituellement le sens de montée ; une mention comme 15M peut préciser le nombre total de marches. Les niveaux complètent cette lecture : +0,00 sert de niveau de référence, +2,80 indique un point situé 2,80 m plus haut et -0,15 un point situé 15 cm plus bas. Ces valeurs permettent de comprendre une marche, un seuil, une terrasse ou un changement de niveau.

Repérer les réseaux : sanitaires, électricité et chauffage

Dans une salle de bains ou une cuisine, les pictogrammes servent à localiser les contraintes d’installation. Un lavabo, un WC, une douche ou une baignoire sont souvent reconnaissables à leur silhouette vue de dessus. Les mentions EF et EC peuvent désigner l’eau froide et l’eau chaude. Une évacuation, une colonne ou une gaine technique proche explique souvent l’implantation d’un équipement. Déplacer cet ensemble peut donc modifier le parcours des réseaux.

Le plan électrique utilise ses propres symboles pour les prises de courant, les interrupteurs, les points lumineux, le tableau électrique et certaines commandes spécialisées. Les radiateurs, la chaudière, la pompe à chaleur ou le plancher chauffant peuvent figurer sur un plan technique distinct. L’absence d’un équipement sur le plan architectural ne signifie donc pas forcément qu’il n’existe pas dans le logement. Comparez les différents documents du dossier.

Utiliser cotes, surfaces et abréviations pour vérifier le projet

Les lignes de cote donnent une longueur, une largeur, une hauteur ou un écart entre deux axes. Une indication 340 correspond couramment à 340 cm, soit 3,40 m, selon l’unité définie sur le plan. Les surfaces sont souvent inscrites au centre des pièces : un séjour peut ainsi afficher 28,5 m². Distinguez la surface habitable, la surface de plancher et la surface extérieure, car ces notions ne couvrent pas les mêmes espaces.

Les abréviations accélèrent la lecture lorsqu’elles sont rattachées à leur emplacement. PL ou PLAC renvoie souvent à un placard, CLO à un cellier ou à un local selon la légende, BAL à un balcon, TER à une terrasse, GAR à un garage, ASC à un ascenseur et GT à une gaine technique. Leur signification exacte doit être confirmée lorsque le sigle n’est pas défini. Cette précaution vaut aussi pour les mentions utilisées sur les plans électriques ou de plomberie.

Une vérification simple avant achat, travaux ou aménagement

1. Repérez la légende, l’échelle, le nord et la version du plan.
2. Identifiez les murs, les gaines, les poteaux et les ouvertures avant de choisir l’aménagement.
3. Contrôlez les cotes écrites, les surfaces et les niveaux plutôt que les mesures prises à la règle.
4. Comparez le plan architectural avec les plans électriques et de plomberie lorsqu’ils existent.
5. Annotez les symboles incertains et demandez une réponse écrite au professionnel responsable du projet.

Un PDF de symboles de plan architecte peut servir d’aide-mémoire pour apprendre, préparer un rendez-vous ou annoter un document. Il ne remplace toutefois pas la légende personnalisée du projet. Si vous créez votre propre plan avec un logiciel, utilisez une bibliothèque cohérente de signes et exportez une légende avec le dessin. Les artisans, les clients et les autres intervenants disposeront ainsi de la même clé de lecture.
