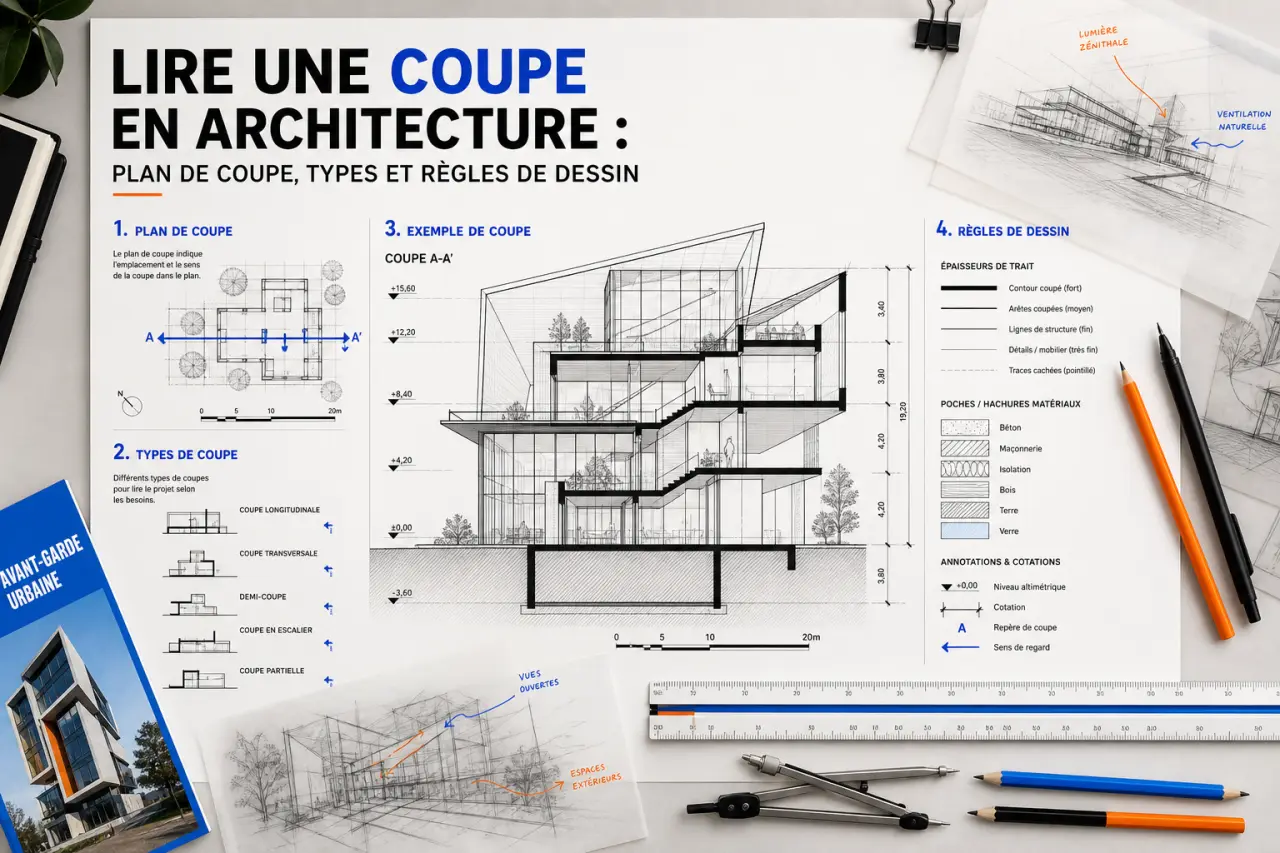

Lire une coupe en architecture : plan de coupe, types et règles de dessin

Une coupe en architecture permet de lire ce qu’un plan ne montre pas, les hauteurs, les niveaux, les planchers, les escaliers, les vides, l’épaisseur des murs et la relation entre les espaces. Ce dessin technique aide à comprendre un bâtiment avant sa construction, sa modification ou sa vérification.

Ce que représente vraiment une coupe en architecture

Une coupe est une projection orthogonale d’un bâtiment obtenue comme si l’on tranchait le projet par un plan, le plus souvent vertical. On retire mentalement une partie du bâtiment, puis on observe ce que le plan de coupe traverse et ce qui reste visible derrière. Le résultat est une représentation bidimensionnelle qui révèle l’intérieur du projet, sans le déformer.

La coupe ne doit pas être confondue avec le plan ni avec l’élévation. Le plan montre une vue horizontale, comme si l’on regardait le bâtiment depuis le dessus. L’élévation montre une façade, sans ouvrir la construction. La coupe, elle, traverse le volume pour montrer les relations verticales, la hauteur sous plafond, l’épaisseur de dalle, la pente de toiture, les fondations, les niveaux intermédiaires ou une double hauteur.

Dans un dossier architectural, la coupe complète les autres vues. Elle rend lisibles des informations invisibles sur un plan, surtout quand le projet comporte plusieurs niveaux, des différences de hauteur, des faux-plafonds, des rampes, des escaliers ou des volumes imbriqués. C’est souvent elle qui permet de vérifier si les espaces fonctionnent ensemble.

Choisir le bon plan de coupe : l’étape qui change tout

Le plan de coupe n’est pas placé au hasard. Il doit être choisi pour maximiser les informations utiles. Une bonne coupe traverse les zones qui expliquent le mieux le projet, un escalier, une entrée, une double hauteur, une toiture complexe, un changement de niveau ou un élément structurel important. Le dessin gagne alors en clarté.

La ligne de coupe doit raconter le bâtiment

Sur un plan, la ligne de coupe indique l’endroit précis où le bâtiment est sectionné. Elle est souvent accompagnée d’un repère et d’un sens d’observation. Ce sens compte, car deux coupes prises au même endroit mais regardées dans des directions opposées peuvent donner une lecture différente des façades intérieures, des ouvertures ou des éléments situés en arrière-plan.

Une coupe efficace n’est pas seulement exacte, elle est lisible. Elle met en avant les informations nécessaires sans alourdir le dessin. Dans une maison individuelle, une coupe passant par l’escalier et la toiture explique souvent mieux le projet qu’une coupe traversant seulement des pièces répétitives. Dans un équipement public, elle peut montrer les circulations verticales, les grands volumes ou les relations entre espaces ouverts et espaces techniques.

Le rôle discret de la patine dans la lecture d’un bâtiment

Une coupe peut aussi aider à anticiper la manière dont un bâtiment vieillira. La patine d’un édifice ne concerne pas seulement la couleur d’un matériau avec le temps. Elle révèle les zones exposées, les ruissellements, les seuils sollicités, les débords protecteurs et les points où l’usage laissera des traces. En observant une coupe, on comprend mieux si une façade est protégée par une avancée, si un soubassement risque de recevoir des projections d’eau, ou si un escalier créera une zone d’usure intense. Cette lecture donne une dimension concrète au dessin, la coupe ne décrit pas seulement une géométrie, elle aide à prévoir la vie future du bâtiment.

Les principaux types de coupes et leurs usages

Il existe plusieurs types de coupes en architecture. Elles ne répondent pas toutes au même besoin. Certaines servent à comprendre l’organisation générale, d’autres à détailler un assemblage ou à clarifier une forme complexe. Le bon choix dépend du message que le dessin doit transmettre.

Coupe verticale, longitudinale et transversale

La coupe verticale est la plus courante. Elle traverse le bâtiment de bas en haut et montre les niveaux, les planchers, les hauteurs et les relations entre étages. Lorsqu’elle suit la plus grande longueur du bâtiment, on parle souvent de coupe longitudinale. Lorsqu’elle traverse sa largeur, il s’agit plutôt d’une coupe transversale.

La coupe longitudinale est utile pour comprendre la continuité d’un espace, par exemple dans un logement en longueur, une galerie, une école ou un bâtiment public. La coupe transversale révèle souvent mieux les largeurs, les pentes de toiture, les façades opposées ou la structure porteuse dans l’autre sens. Elle donne parfois une lecture plus nette de la profondeur du projet.

Coupe horizontale, oblique et en baïonnette

La coupe horizontale s’apparente à une vue sectionnée selon un plan horizontal. Elle est proche du plan architectural, mais son intention peut être plus technique selon le niveau où elle est prise. Une coupe oblique, plus rare, permet de traverser un projet selon un angle particulier lorsque les axes principaux ne suffisent pas à expliquer la géométrie.

La coupe en baïonnette change de direction pour traverser plusieurs zones importantes dans un même dessin. Elle peut être très utile, mais elle doit rester claire. Si son tracé devient trop complexe, le lecteur ne comprend plus ce qui est réellement coupé. Elle convient surtout lorsque l’on veut montrer plusieurs éléments essentiels sans multiplier les vues.

Coupe de construction et coupe axonométrique

La coupe de construction se concentre sur les assemblages, les couches de matériaux, les liaisons entre éléments et les détails techniques. Elle est souvent dessinée à une échelle plus précise. La coupe axonométrique, quant à elle, associe l’idée de section à une représentation en volume. Elle est moins conventionnelle qu’une coupe orthogonale classique, mais elle reste parlante pour expliquer un projet à un public qui lit moins facilement les plans techniques.

Les règles graphiques qui rendent une coupe lisible

Une coupe réussie repose autant sur le choix du plan de coupe que sur la qualité de sa représentation. Le dessin doit distinguer ce qui est coupé, ce qui est vu en arrière-plan et ce qui doit être coté. Sans cette hiérarchie, la lecture devient vite confuse.

Traits, hachures et hiérarchie visuelle

Les éléments réellement traversés par le plan de coupe sont généralement représentés avec des traits plus épais. Les parties situées derrière le plan de coupe apparaissent avec des traits plus fins. Cette différence visuelle évite de mettre tous les éléments au même niveau et aide à comprendre immédiatement la section.

Les hachures servent à distinguer les parties coupées, notamment les murs, les dalles, les sols ou certains éléments structurels. Elles ne sont pas décoratives. Elles aident à identifier la matière, l’épaisseur et le statut de l’élément représenté. Une coupe sans hiérarchie de traits ni hachures cohérentes devient vite ambiguë, même si sa géométrie reste correcte.

Échelle et cotation : adapter le niveau de détail

L’échelle dépend de la finalité du dessin. Pour une lecture générale du territoire ou d’un site, on peut rencontrer des échelles comme 1:25.000, 1:50.000, 1:10.000, 1:5.000, 1:2.000, 1:1.000 ou 1:500. Pour un bâtiment, les échelles 1:200, 1:100 et 1:50 sont fréquentes. Pour un détail de construction, on descend plutôt vers 1:20, 1:10, 1:5 ou 1:1.

La cotation est indispensable, car elle transforme un dessin lisible en document exploitable. Elle indique les hauteurs de niveaux, les épaisseurs, les altimétries, les hauteurs sous plafond, les dimensions d’ouvertures ou les décalages entre planchers. Sans cotation, une coupe peut se comprendre visuellement, mais elle reste insuffisante pour vérifier, construire ou coordonner le projet.

• À vérifier systématiquement : le sens d’observation, les niveaux, les épaisseurs coupées, les hauteurs utiles et les éléments visibles en arrière-plan.
• À éviter : une ligne de coupe trop arbitraire, des hachures incohérentes, des traits tous identiques ou une cotation absente.
• À privilégier : une coupe qui traverse les points décisifs du projet et reste lisible à l’échelle choisie.

CAO ou BIM : deux manières de produire les coupes

Avec un logiciel de CAO, la coupe est généralement dessinée comme une vue technique indépendante. L’utilisateur trace, ajuste, hachure, cote et met à jour les éléments manuellement. Cette méthode offre un contrôle graphique précis, mais elle demande de la rigueur. Si le plan change, la coupe doit être corrigée séparément pour rester cohérente.

Avec un logiciel BIM, la logique est différente. Le bâtiment est modélisé en 3D, puis les coupes peuvent être générées automatiquement à partir du modèle. La vue est dynamique et connectée. Lorsqu’un mur, une dalle, une ouverture ou un niveau est modifié dans le modèle 3D, les vues associées peuvent se mettre à jour en temps réel. Cette relation réduit les reprises manuelles et limite les incohérences entre les documents.

Le BIM ne remplace pas la compréhension du dessin architectural. Il accélère la production, facilite les modifications et améliore la fiabilité documentaire, mais le choix du plan de coupe, l’échelle, la hiérarchie graphique et la cotation restent des décisions de conception. Une coupe automatique n’est vraiment utile que si elle est pensée, nettoyée et présentée pour répondre à une intention claire.

Bien maîtriser les coupes architecture revient donc à combiner trois gestes simples, comprendre le bâtiment en volume, choisir le bon endroit où le sectionner, puis représenter l’information avec précision. C’est cette combinaison qui transforme une vue technique en outil de conception, de dialogue et d’exécution.
